USB нагрузка 1А и 2А с переключателем

Сейчас очень часто в различных источниках питания и зарядных устройствах используется USB разъем, подключаясь к которому пользователь должен быть уверен в соответствии параметров, выдаваемых тока и напряжения данным источником. Для проверки этих характеристик вместе с тестером и нужна USB нагрузка 1А и 2А с переключателем.

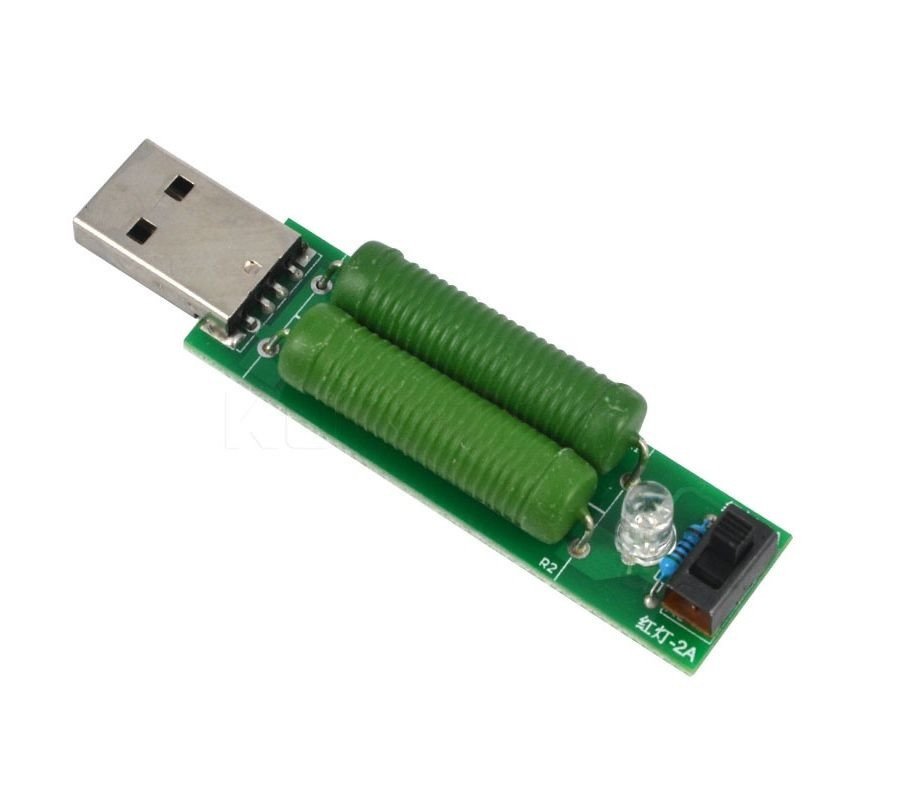

USB нагрузка выполнена в виде небольшой платы, на одном конце которой имеется USB разъем, на другом конце размещен переключатель для переключения режимов, а по середине размещены два резистора. Оба резистора имеют номинал 5 Ом. Переключатель позволяет включить один резистор, что будет соответствовать потреблению тока в 1 А, и два резистора параллельно, после чего нагрузка будет потреблять 2 А. Включение того или иного режима сигнализируется соответствующим цветом светодиода. Зеленый – 1 А, красный – 2 А.

Резисторы, установленные на USB нагрузке, не рассчитаны на потребляемый ток. Их номинал соответствует действительности в 5 Ом, но при протекании через них тока в 1 А они очень сильно греются, причем нагреваются до температуры, при которой к ним невозможно прикоснуться. Применяется такая USB нагрузка с резисторами для тестирования параметров зарядных устройств для телефонов и различных повербанков.
